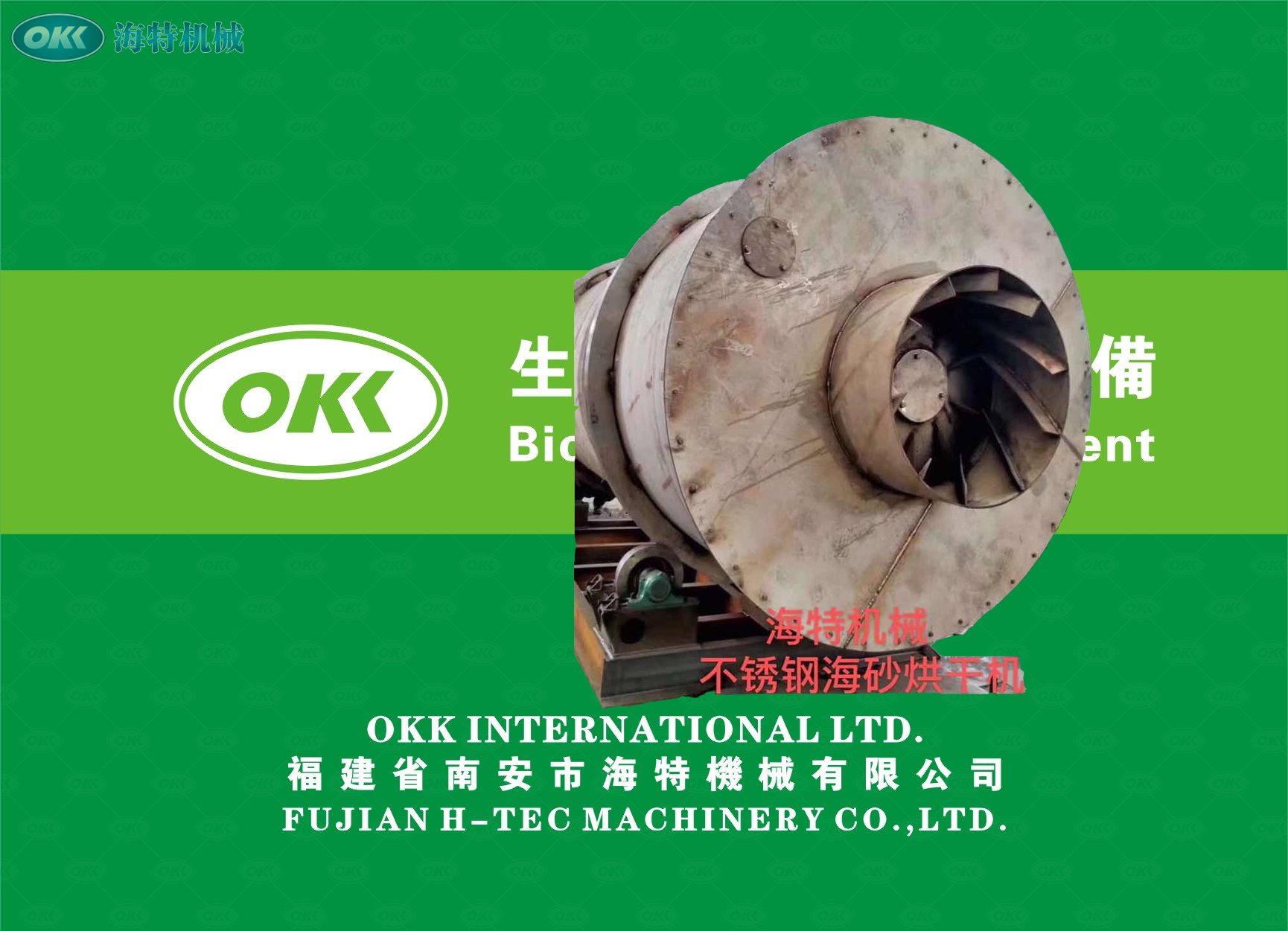

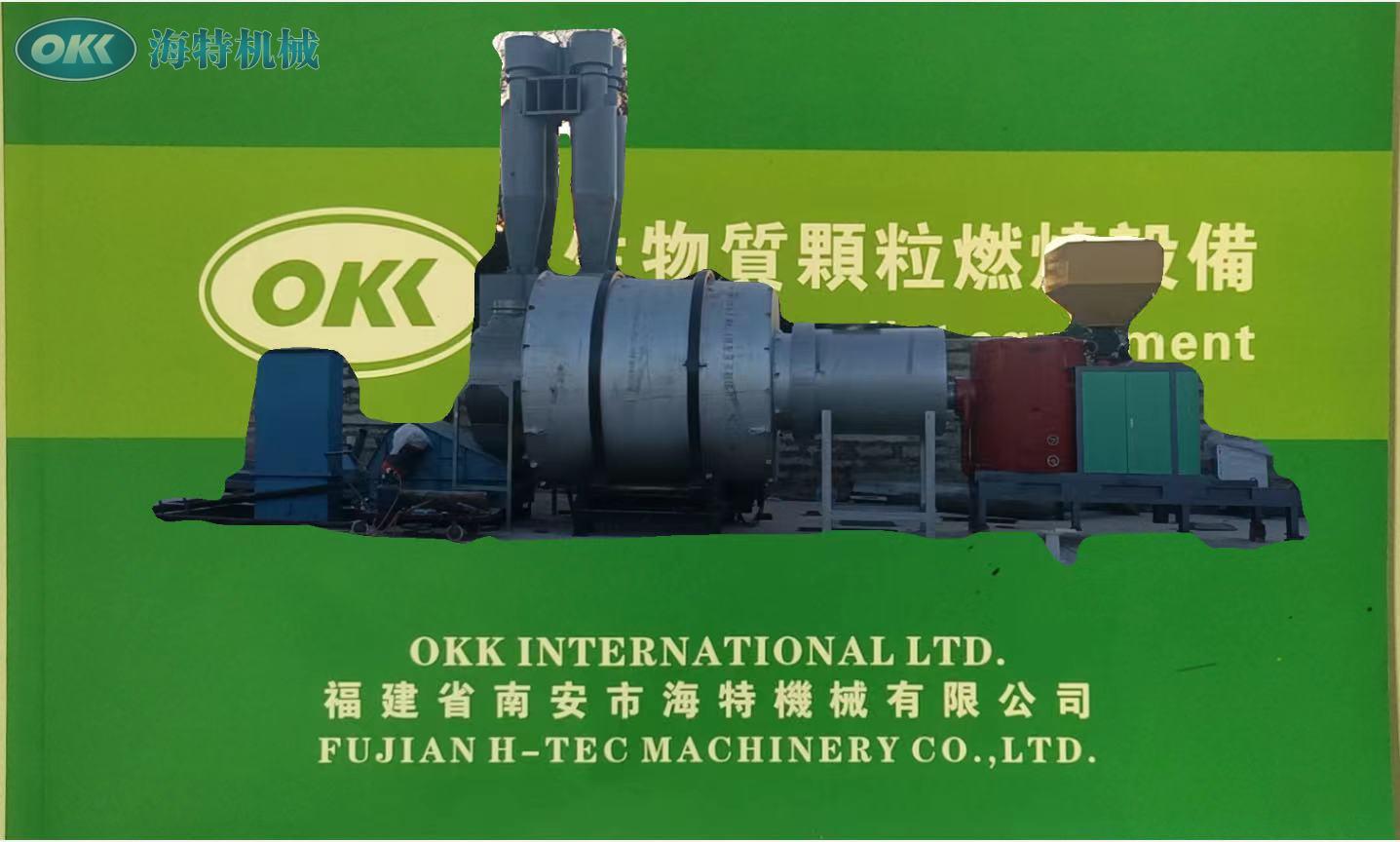

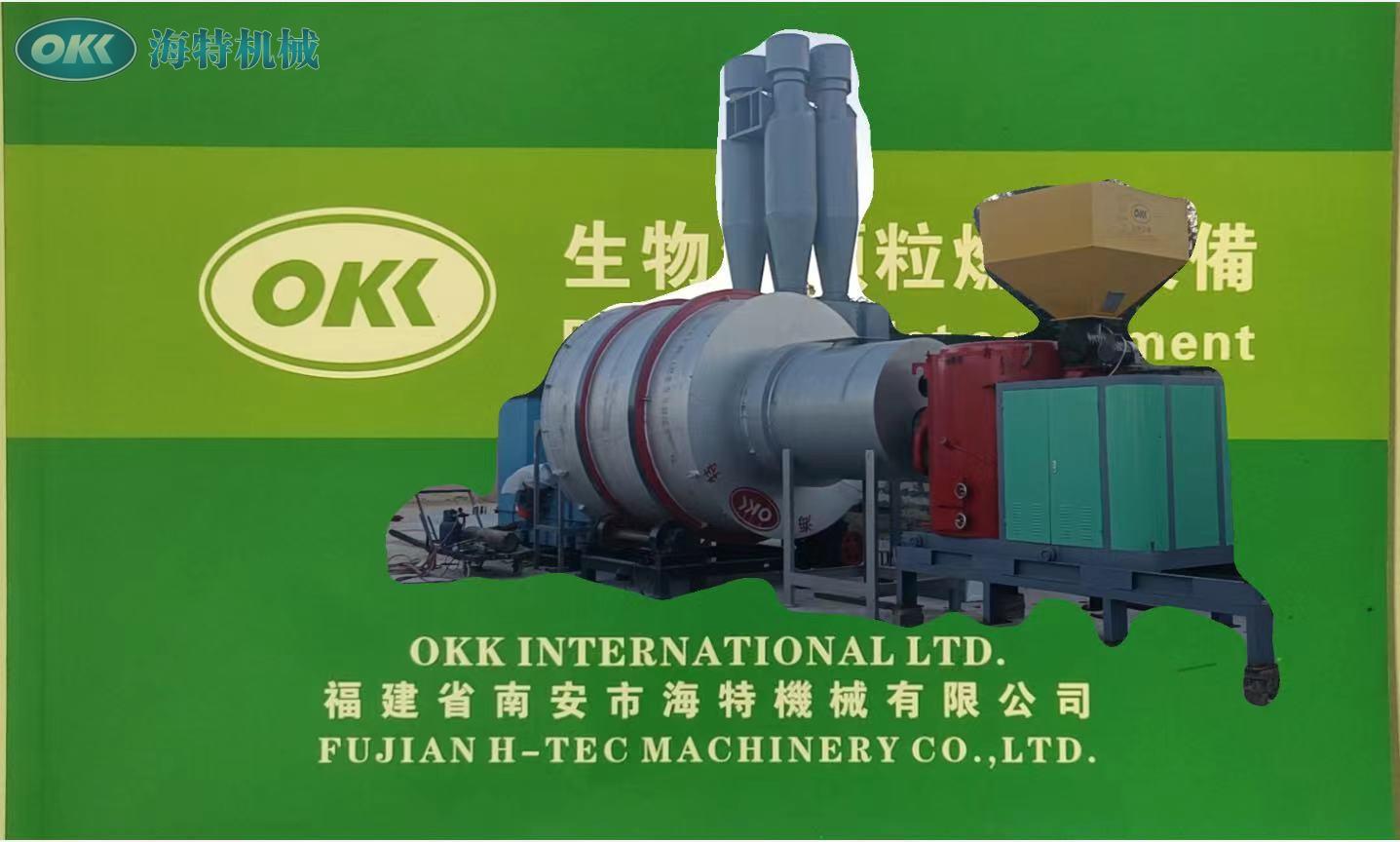

HGS三回程(单筒)烘乾機

HGS系列環保型幹砂設備是我公司的專利產品,專利號為:200420050881.X。三回程烘乾機:又稱回轉式烘乾機、沙子烘乾機河沙烘乾機、黃沙烘乾機、石英砂烘乾機,是一種處理大量物料的乾燥設備,運轉可靠、操作彈性大、適應性強、處理量大。

一、簡介:

三回程烘乾機即高效組合式三筒烘乾機。大型的三筒烘乾機,通常有2-7米長,分為直筒和錐筒兩種結構形式,物料的流動是靠筒內葉片(即導流板)隨筒體轉動撥動物料前進的,適用於直筒或錐筒結構。三回程烘乾機是由三個同心的直徑不同的圓筒嵌套在一起的,而不是環環相扣,那是鏈子,這種特殊的結構形式決定其產量的大小,所以這種新型烘乾機也叫三回程烘乾機。國家專利產品HGS高效組合式三筒烘乾機具有結構緊湊,占地面積少,工作可靠,能耗低,熱效率高,物料烘乾效果好,容易實現自動化控制,操作人員少。

二、主要用途

高效組合式三筒烘乾機主要用於烘乾一定濕度範圍內顆粒物料,如乾粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土,化工行業用於不起化學變化、不怕高溫及煙塵弄髒的小顆粒物料。根據不同行業對烘乾後物料終水份要求,烘乾後的物料含水量可以達到0.5%以下。特別是烘乾沙子、河沙、石英砂等烘乾效果極佳。河沙沙子烘乾機的優點是生產能力大、適用範圍廣、流量阻力小、操作上允許波動範圍較大、操作方便等。進入烘乾機內的物料以不粘筒壁及揚料板為宜。進入烘乾機內熱交換的氣體溫度不宜高於800攝氏度,如有特殊要求高溫烘乾,烘乾機的入口處內筒及楊料板可用耐熱鋼板製造。

三、應用範圍

可對河沙、幹混砂漿、黃沙、水泥廠礦渣、粘土、煤矸石、混合料、粉煤灰、石膏、鐵粉、石灰石等原料的烘乾,廣泛用於建材、化工、鑄造等行業。簡要說明:主要用於粉煤灰、礦渣、砂、煤、鐵粉、礦石、蘭碳等物料烘乾。

四、結構組成

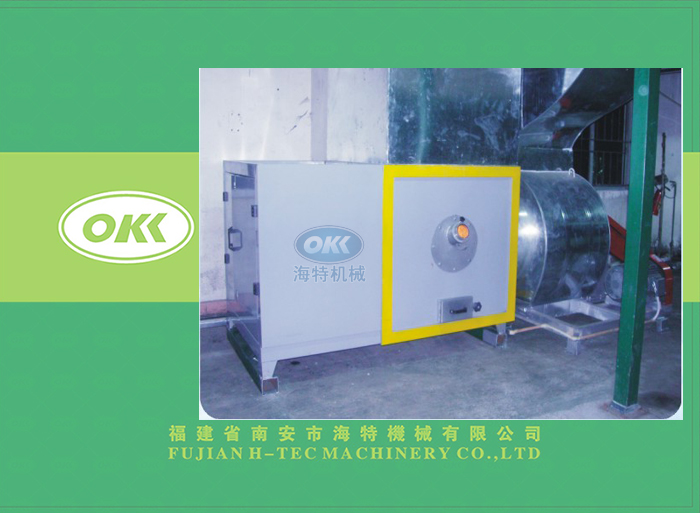

1、筒體;2、前輥圈;3、後輥圈;4、齒輪5、擋輥;6、拖輥;7、小齒輪;8、出料部分;9、揚板;10、減速機;11、電機;12、熱風道,13、進料溜槽;14、燃燒系統等部分組成。另外可根據用戶需求設計煤氣發生爐或顆粒燃燒機、配套提升機皮帶輸送機定量給料機旋風除塵器引風機等。

五、工作原理

沙子由皮帶輸送機鬥式提升機送到料斗,然後經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大於物料的自然傾角,以便物料順利流入沙子烘乾機內。烘乾機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入,載熱體由低端進入,與物料成逆流接觸,也有載熱體和物料一起並流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中,直接或間接得到了載熱體的給熱,使濕物料得以乾燥,然後在出料端經皮帶機或螺旋輸送機送出。在海特沙子烘乾機筒體內壁上裝有抄板,它的作用是把物料抄起來又撒下,使物料與氣流的接觸表面增大,以提高乾燥速率並促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經乾燥器以後,一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量,還應經過袋式除除塵器或濕法除塵器後再放排放

六、技術參數:

規格型號

HGS5

(三筒)

HGS10

(三筒)

HGS20

(三筒)

HGS30

(三筒)

HGS40

(三筒)

HGS60

(单筒)

HGS80

(单筒)

外筒Φ(m)

2.3

2.5

2.7

3.0

3.2

1.8

2.2

外筒長度(m)

2

2.2

2.8

6.0

7.5

15

18

轉速(r/min)

6-8

煙氣溫度(

500-800

生產能力(T/h)

4-6

7-12

17-22

27-32

37-43

55-65

75-85

傳動功率(kw)

5.5(摩)

7.5(摩)

15(摩)

18.5(齒)

22(齒)

30(齒)

37(齒)

引風功率(kw)

5.5

7.5

15

30

37

45

55

旋风收尘器(Φ)

1.1

1.1

1.3

1.5

1.5

1.5*2

1.5*2

重量(kg)

5.5

8

15

26

30

35

42

七、特點

1.設備投資是國外進口產品的30%,採用耐磨板製造,比普通鋼板耐磨3-4倍。

2.物料初水分5%,終水分確保0.5%以下。

3.比傳統單筒烘乾機提高熱效率達40%以上。

4.能烘20mm以下粒料、粉狀物料。

5.比單筒烘乾機減少占地面積60%左右。土建投資降低60%左右,安裝方便。

6.無漏風現象,徹底解決了密封難點。

7.出料溫度≤60度,可直接進料庫,無需進冷卻棚冷卻。

8.外筒體溫度≤60度,廢氣溫度<120度,除塵設備布袋使用時間長2倍以上。

9.燃料可適用白煤、煙煤、木顆粒、天然汽、重油、柴油。

10.耗煤是單筒烘乾機的1/3,節電40%,噸標煤耗<9kg,噸顆粒耗<14kg,噸天然氣耗<7Nm³
